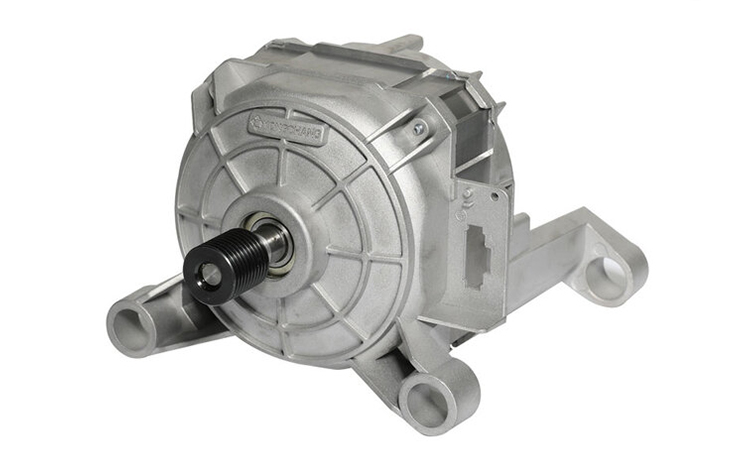

內轉子直流無刷永磁電機
Parameter
規格參數
| 類型 | 型號 | 電壓(V) | 絕緣等級 | 噪音(dB) | 防護等級 | 效率(%) | 工作環境(°C) | 絕緣電阻(MΩ) |
| BELT DRIVE BLDC | YCDC | DC310 | F | 12000RPM≤65 | IP100 | ≥75 | -5～45 | ≥200 |
| BELT DRIVE CIM | YCCIM | 220 | F | 12000RPM≤65 | IP100 | ≥75 | -5～45 | ≥200 |
| 型號 | 洗滌輸出功率(W) | 脫水輸出功率(W) | 洗滌轉速(r/min) | 脫水轉速(r/min) | 級數(A) | 洗滌轉矩(N.m) | 脫水轉矩(N.m) |
| YCDC-350 | 55 | 350 | 520 | 1000-16800 | 0.78 | 1 | 0.2 |
| YCDC-450 | 60 | 450 | 520 | 1000-16800 | 0.83 | 1.1 | 0.255 |
| YCDC-580 | 70 | 580 | 520 | 1000-16800 | 0.87 | 1.28 | 0.33 |
| YCDC-800 | 80 | 800 | 520 | 1000-16800 | 1.1 | 1.47 | 0.45 |
Particulars
產品詳情
本產品是針對洗衣機設計，具有變頻控制功能的洗衣機電機。
經過有限元分析優化設計定子沖片齒部磁密和軛部磁密趨于平衡電機整體效率75% 以上。沖片齒邊采用偏心圓弧削弱磁槽轉矩大大降低電機由于磁槽轉矩引起的電機 噪音、振動。定子安裝孔外側采用凹槽定位槽，方便電機鐵芯與端蓋安裝，同時提 高電機安裝配合精度降低電機噪音。
轉子磁鋼通過模具注塑成型，有效保證轉子外圓圓度，圓錐度，垂直度。本產品具 體功能為：通過UART通訊方式與主控電腦板通訊，接收主控電腦指令，實現洗衣 機的各樣洗滌動作。
本產品同時也帶有電壓、電流檢測，變頻器保護功能。能實時反饋電機運行情況， 根據檢測到的數據，可以對過流、短路等不良情況實時報錯，停止電機運行，起到 保護作用。
